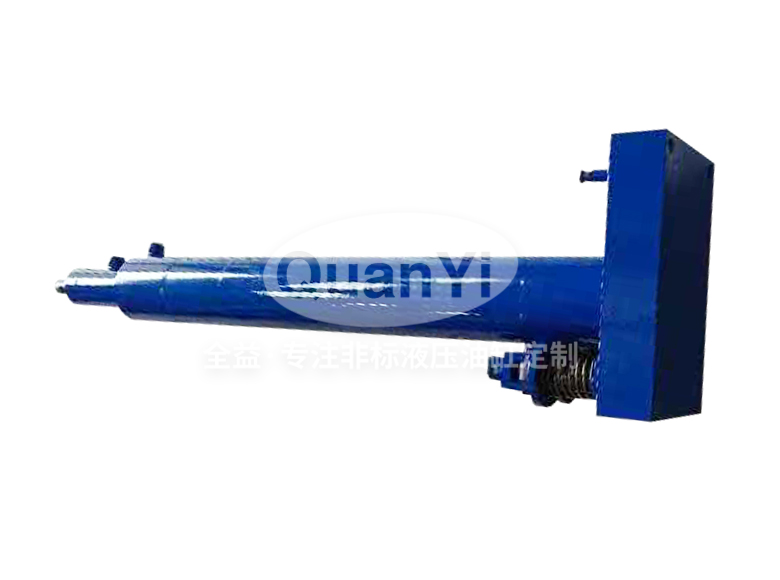

30*800手動泵升降油缸是一種通過操作手動泵實現活塞桿的往復運動的液壓裝置,其工作原理為:壓下或抬起手動泵手柄時,液壓油推動活塞桿伸出;逆時針旋轉復位桿則可使活塞桿縮回,每次動作伸出15mm。油缸采用柱塞式設計,由油缸組件、手動泵組件和復位機構構成,?結構緊湊?,適用于無電源、需要?手動控制?且對推力和行程有明確要求的場景。
1. ?手動操作設計?:無需外部動力源,通過手動泵壓(抬)和復位桿旋轉即可控制活塞桿運動,適合人力操作場景。
2. 緊湊模塊化結構?:由油缸組件、手動泵組件和復位機構三大核心部件構成,整體設計緊湊,節省安裝空間。
3. ?高推力輸出?:最大推力達500kg(700mm搖桿條件下450kg推力僅需約9kg人工推力),滿足中小型機械的力需求。
4. ?精確行程控制?:每次手動泵動作固定伸出15mm,復位桿旋轉圈數限5圈以內,便于現場調節下降速度。
5. ?耐用密封結構?:采用PU材質的防塵圈和軸用圈、NBR材質O型圈,確保密封性和壽命。
6. ?強化材料工藝?:活塞桿表面鍍硬鉻(0.03~0.05mm),粗車后調質硬度HB241~285,提升耐磨性和抗腐蝕性。
參數 | 詳情 |
型 號 | 30*800 |
類 型 | 手動泵升降油缸 |
活塞桿直徑 | 30 mm |
手動泵柱塞直徑 | 18 mm |
單次動作行程 | 15 mm |
最大工作壓力 | 10 MPa |
最大推力 | 500kg |
復位桿旋轉圈數限制 | ≤5圈 |
安裝形式 | 底座式 |
1. ?小型壓力機?:用于金屬加工或成型,提供手動液壓動力以完成壓制、沖孔等動作
2. ?機械彎曲設備?:在板材或管材彎曲作業中,通過油缸推力實現精準角度控制
3. ?簡易升降平臺?:適用于低頻率、短行程的貨物或工具升降需求,如維修臺或倉儲輔助設備
4. ?農業機械部件?:用于手動調節農機具高度或壓力的場景,如播種機壓輪裝置
常州全益機械制造有限公司是一家專注于液壓油缸定制生產的廠家。我們提供從設計、生產到售后的全方位服務,可根據客戶的具體需求,定制不同規格、壓力、材質的油缸產品,廣泛適用于各個領域。
歡迎聯系我們獲取最新產品手冊與定制方案!
