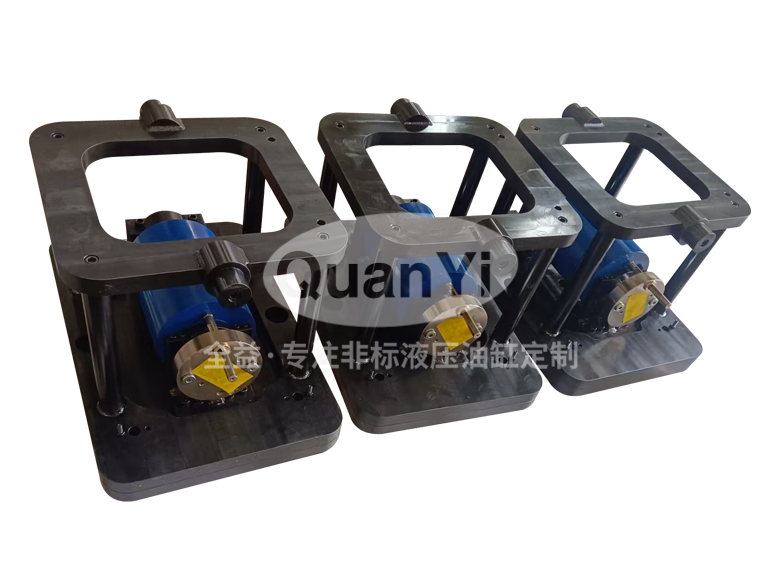

常州全益機械制造有限公司專為地球物理勘探設備設計了此款高性能雙出桿液壓油缸,其核心工作原理是通過液壓油驅動活塞在缸筒內做往復直線運動,將液壓能轉化為機械能,從而實現設備所需的精準推拉、定位或鎖緊功能。此油缸采用堅固的焊接框架安裝結構,具備極高的剛性與穩定性,能夠承受野外勘探中常見的劇烈振動和沖擊載荷。其內部精選多重密封與緩沖元件,確保了在高壓、高低溫交變等惡劣工況下的長期可靠密封與平穩運行,是保障精密勘探設備穩定工作的關鍵動力執行部件。
1. 高剛性雙出桿結構:采用雙出桿對稱設計,配合粗壯的活塞桿,使油缸在承受徑向力時具有極高的結構剛性和穩定性,有效防止運動過程中的彎曲變形,確保精準定位。?
2. 卓越的耐高壓性能:設計工作壓力高達21MPa,試驗壓力更達30MPa,使其能夠輸出巨大的推拉力,足以應對勘探設備中嚴苛的負載要求,保證動作強勁可靠。
3. 堅固的模塊化安裝:集成式固定底板與加強筋板構成的安裝框架,通過高強度螺栓連接,不僅安裝便捷,更為油缸提供了極其穩固的支撐基礎,有效抵御沖擊與振動。
4. 優異的耐磨與耐腐蝕性:活塞桿表面經調質處理并鍍有硬鉻層,極大地提高了表面的硬度、耐磨性及抗腐蝕能力,能夠適應野外多粉塵、潮濕的惡劣環境。
5. 全面可靠的密封系統:采用NBR、PTFE、PU等多種材料構成的組合密封件,共同確保了高壓下的密封可靠性與運動平穩性。
6. 精心的緩沖與導向設計:活塞兩端配備特殊材質的緩沖圈,能有效減緩行程末端的沖擊;同時使用自潤滑銅套和酚醛樹脂支撐環,保證活塞桿運動的低摩擦與高精度導向。
參數 | 詳情 |
型 號 | 63/55-40 |
缸 徑 | 63 mm |
桿 徑 | 55 mm |
行 程 | 40 mm |
工作壓力 | 21 MPa |
試驗壓力 | 30 MPa |
工作介質 | 礦物液壓油 (VG32/46) |
工作溫度 | -20 ℃ 至 80 ℃ |
安裝形式 | 固定板、底板及支架的安裝框架(雙出桿) |
1. 驅動地震勘探儀器的振動源重錘或傳感器推靠臂,實現精準定位與鎖緊
2. 在工程地質鉆探設備中,控制探頭或取樣器的推進與收回動作
3. 用于隧道超前預報系統,調整傳感器陣列的姿態以確保數據采集準確
4. 在各類勘探設備中,作為高可靠性的液壓鎖緊裝置,固定關鍵部件以防運輸顛簸
常州全益機械制造有限公司是一家專注于液壓油缸定制生產的廠家。我們提供從設計、生產到售后的全方位服務,可根據客戶的具體需求,定制不同規格、壓力、材質的油缸產品,廣泛適用于各個領域。
歡迎聯系我們獲取最新產品手冊與定制方案!
